智能渦街流量計是一種常用的流量計產品，可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理、油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。本文主要介紹智能渦街流量計的使用要點，希望可以幫助到大家。

1、合理選擇安裝場所和環境。安裝智能渦街流量計時，要注意避開強電力設備，高頻設備和強電源開關設備;避開高溫?zé)嵩春洼椛湓磳?duì)智能渦街流量計的影響，同時盡量避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。



2、傳感器在水平管道的側裝。無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許*好采用側裝，這樣流體的溫度對放大器的影響較小。



3、傳感器在水平管道的倒裝。一般情況下不推薦用此安裝方法，此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y(cè)量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。



4、智能渦街流量計的傳感器在有保溫層管道上的安裝時要注意，測量高溫蒸汽，保溫層*多不能超過支架高度的三分之一。



5、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。



6、對于無法避免的有震動的安裝環境，管道須采取減震措施。智能渦街流量計傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。



7、上下游必須有足夠的直管段。理論上，若傳感器安裝點的上游在同一平面上有二個90°的彎頭，則上游直管段≥25D，下游直管段≥5D;若智能渦街流量計的傳感器安裝點的上游在不同平面上有二個90°彎頭，那么上游直管段≥40D，下游直管段≥5D;另外，調節閥應安裝在流量傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

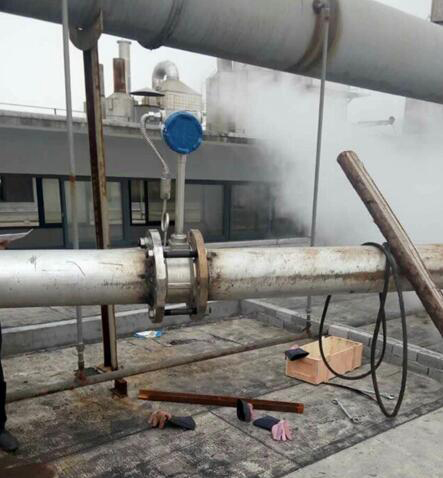

8、在水平管道上安裝是流量傳感器*常用的安裝方式。測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處;而測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。



9、對于分體式智能渦街流量計來說，測壓點和測溫點的選擇應根據測量的需要，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D。我們一般都推薦客戶使用帶溫壓補償功能的一體化智能渦街流量計，該智能型流量計集溫度傳感器、壓力傳感器和流量傳感器于一體，既可以提高流量計本身的計量精確度，又可以在儀表本身液晶表頭同步顯示管道內介質的溫度和壓力值，*重要的是避免了另外重新設立測溫點和測壓點的施工麻煩。



10、智能渦街流量計的傳感器在垂直管道的安裝。測量氣體流量時，流量計傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。測量液體流量時，液體流向應由下向上，這樣不會將液體重量額外附加在探頭上。
