分體式超聲波液位計的怎樣安裝
點擊次數：2530 發布時間：2021-08-05 00:53:10
分體式超聲波液位計儀器安裝

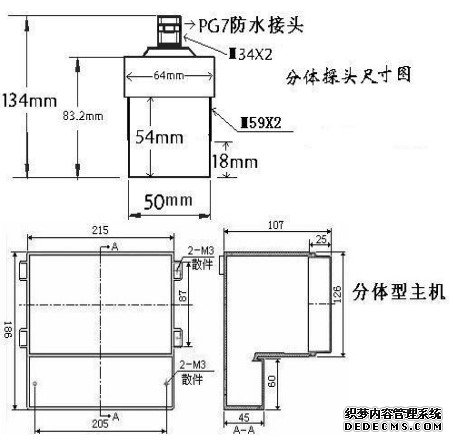

1.1分體式超聲波液位計尺寸圖如下：
注：分體式超聲波液位計尺寸會根據型號的不同而有所改變，若有不同會預先告知。
1.2 分體式超聲波液位計安裝方式
支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。
法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。
1.3 分體式超聲波液位計安裝原則
1）換能器發射面到*低液位的距離，應小于選購儀表的量程。
2）換能器發射面到*高液位的距離，應大于選購儀表的盲區。
3）換能器的發射面應該與液體表面保持平行。
4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。
6）若換能器發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
1.4 分體式超聲波液位計安裝注意事項
1）儀表外殼*好與大地可靠相連。
2）電線、電纜保護管，要注意防止積水過多。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，*好在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，*好在液位儀周圍加設防高、低溫裝置。
1.5 分體式超聲波液位計接線
針擰開后蓋即可看見儀表的接線板，如下圖所示：
接線柱說明：
額定電壓：DC24V，4～20mA電流輸出， XPS02：+接BA-2二芯專用電纜紅線跟黑線，－接BA-2二芯專用電纜屏蔽線。

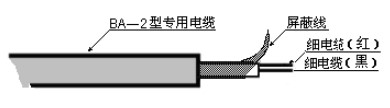

BA-2二芯專用電纜說明：
注意：
1）BA－2專用電纜的長度應（分體機專用）≤50米
2）分體式超聲波液位計到控制室的距離應≤1200米
3）給DC24V電源上電前后，請仔細檢查電源的*性，注意不要接反。
4）儀表使用DC24V時，在儀表上電后，儀表電源輸入端的電壓不低于21V。
5）4～20mA輸出線的*大負載應小于500歐姆。
